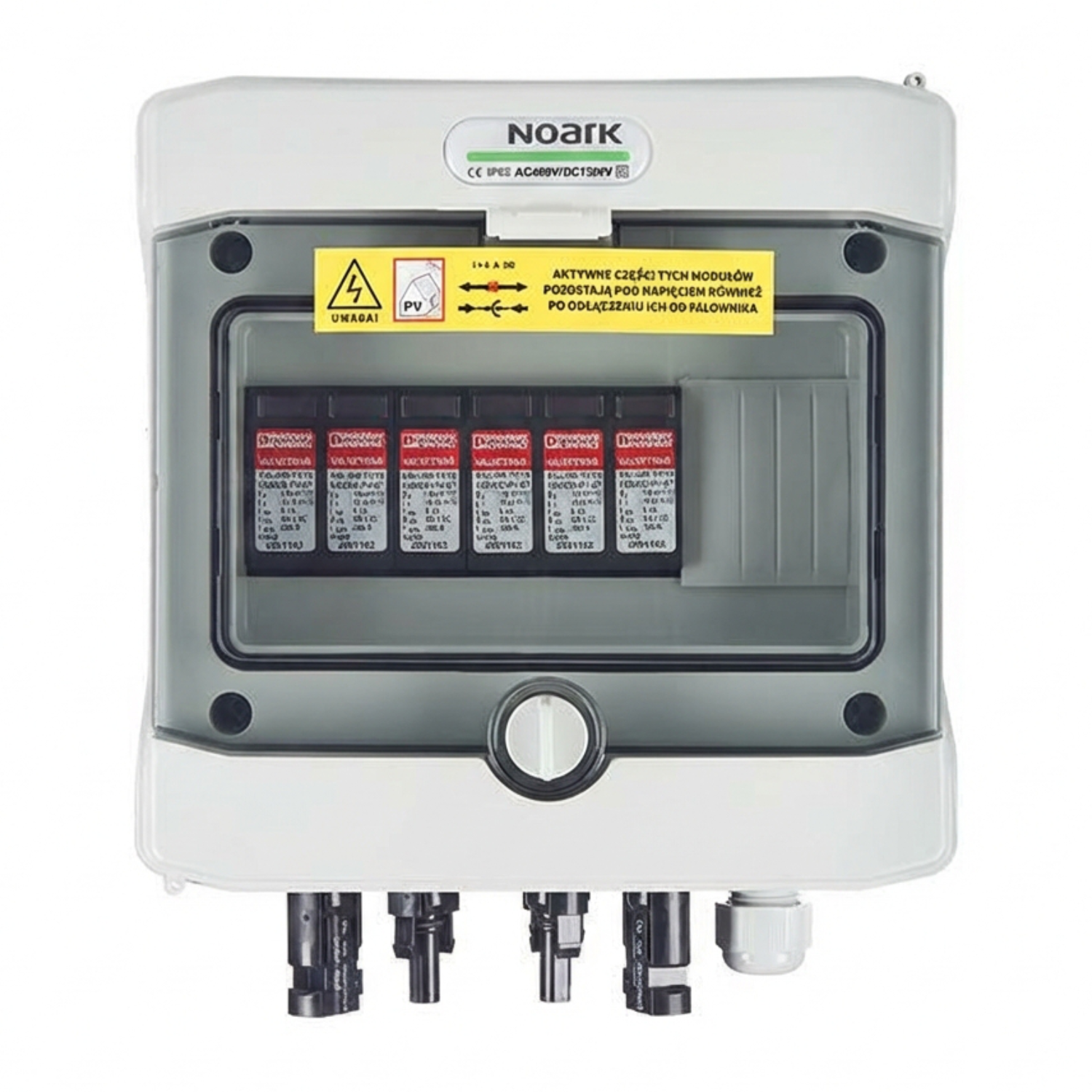

Cuadro de distribución – NOARK – SH-6 DC
Detalles del producto
| Peso | 1,88 kg |
|---|---|
| CN | 85351010 |
Noark SH-6 DC Serie Estándar
La caja de conexiones hermética Noark SH-6 DC es una solución diseñada para aplicaciones en instalaciones fotovoltaicas. Ofrece un alto grado de protección IP65 y clase de protección II, lo que la convierte en una opción ideal para sistemas que requieren fiabilidad y seguridad. Su construcción modular permite adaptarse de forma flexible a las necesidades de la instalación.
Características principales de la caja de conexiones hermética Noark SH-6 DC:
- Diseño modular con 8 posiciones para módulos, que permite una configuración flexible.
- Conectores MC4 integrados que facilitan el montaje.
- Grado de protección IP65 que garantiza resistencia al polvo y al agua.
- Clase de protección II para una mayor seguridad de los usuarios.
- Equipada con supresor de sobretensiones DC tipo 1+2 PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Puerta transparente que permite una inspección rápida.
¿Para quién es una buena elección?
La caja Noark SH-6 DC es una excelente opción para instaladores de sistemas fotovoltaicos, tanto para instalaciones con protección contra rayos como sin ella. Su construcción hermética y el alto grado de protección IP65 la hacen apta para montaje en superficie en exteriores. Es una solución ideal para instalaciones residenciales y comerciales donde la seguridad y la fiabilidad son prioritarias.
| Parámetro | PHS 8T |
|---|---|
| PARÁMETROS ELÉCTRICOS Y MECÁNICOS DE LA CARCASA | |
| Modelo | PHS 8T |
| Número de módulos | 8 |
| Diseño conforme a | EN 60670-1, EN 62208 |
| Grado de protección | IP65 |
| Clase de protección | II |
| Tensión nominal de aislamiento (Ui) | 690 V AC, 1000 V DC |
| Prueba de hilo incandescente | 650°C |
| Resistencia a impactos | IK08 |
| Material plástico reciclable | sin halógenos |
| Conexiones utilizadas | 2 x cadena de módulos en 2 MPPT, 2 x supresor de sobretensiones DC tipo 1+2, Listo para conectar, Diseño modular, Conectores de placa MC4 |
| Puerta | transparente |
| Color | blanco |
| SUPRESOR DE SOBRETENSIONES DC APLICADO | |
| Fabricante/modelo | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Protección contra sobretensiones | Tipo 1+2 |
| Tensión continua máxima permanente UCPV | 1050 V DC |
| Resistencia a cortocircuito I SCPV | 2000 A |
| Corriente de funcionamiento continuo ICPV | <20 µA |
| Corriente nominal de carga IL | 80 A |
| Corriente del conductor de protección IPE | <=20 µA DC, <=250 µA AC |
| Consumo de energía en modo de espera PC | <25 mVA |
| Corriente nominal conducida (8/20) µs | 15 kA |
| Corriente máxima de descarga Imax (8/20) µs | 40 kA |
| Corriente de rayo (10/350) µs, carga | 2,5 As |
| Corriente de rayo (10/350) µs, energía específica | 6,25 kJ/ΩM |
| Corriente de rayo (10/350) µs, valor pico Limp | 5 kA |
| Corriente total derivada Itotal (8/20) µs | 40 kA |
| Corriente total derivada Itotal (10/350) µs | 5 kA |
| Nivel de protección Up | <= 3,5 kV |
| Tensión residual Ures | <= 3,5 kV (a In), <= 2,9 kV (a 5kA), <= 3,2 kV (a 10kA), <= 3,7 kV (a 20kA), <= 4,1 kV (a 30kA), <= 4,6 kV (a 40kA) |
| Tiempo de respuesta tA | <= 25ns |
| Resistencia de aislamiento Riso | <= 5 GΩ (a 500 VDC) |
