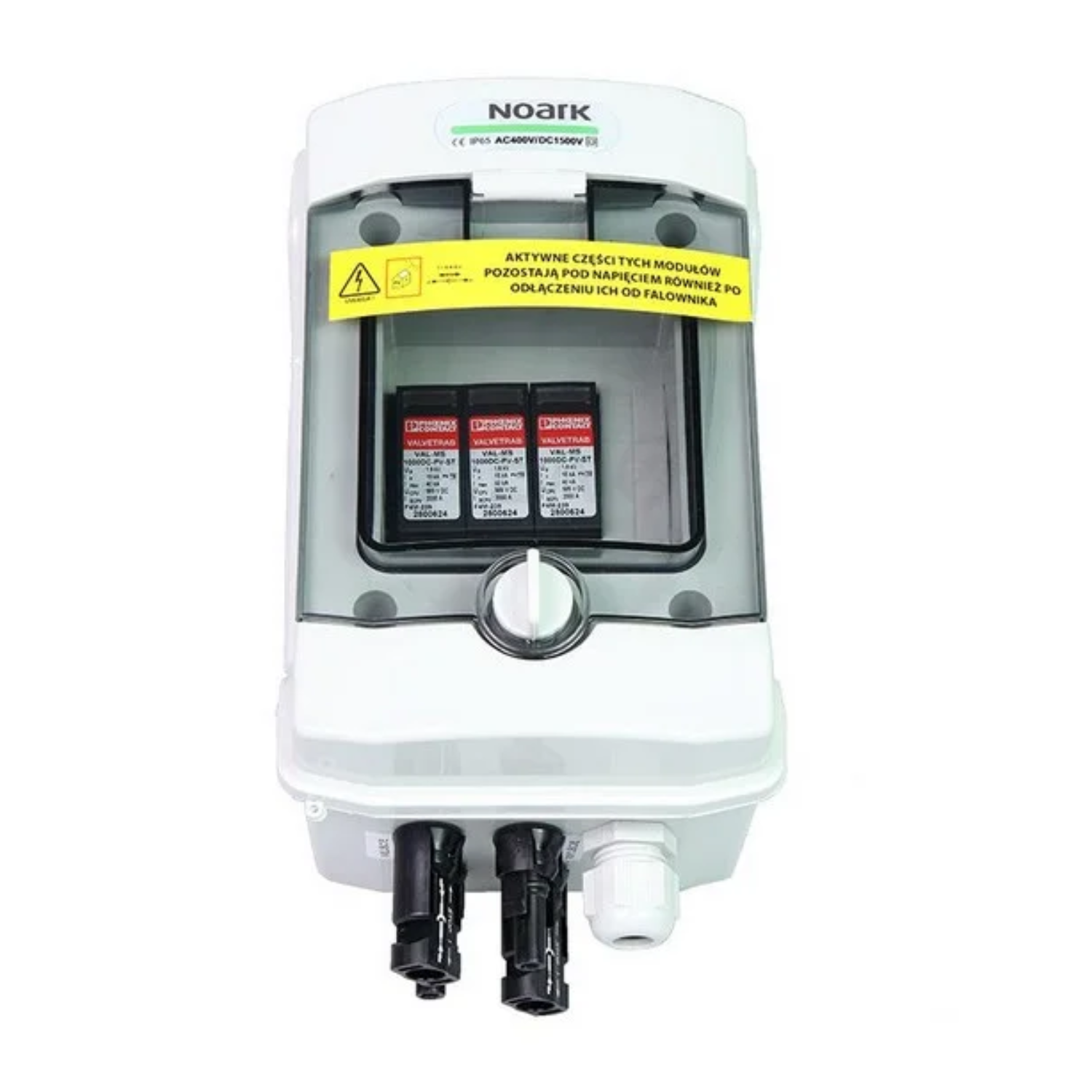

Cuadro de distribución – NOARK – SH-5 DC
Detalles del producto
| Peso | 1,06 kg |
|---|---|
| CN | 85351010 |
Noark SH-5 DC Serie Standard
El supresor de sobretensiones modular SH-5 DC de la serie Standard de Noark está diseñado para proteger instalaciones fotovoltaicas frente a los efectos de las sobretensiones. Equipado con supresores avanzados de tipo T1/T2, ofrece un alto nivel de seguridad y fiabilidad en condiciones exigentes, avalado por un grado de protección IP65 y resistencia a la radiación UV.
Principales características del Noark SH-5 DC Serie Standard:
- Protección eficaz contra sobretensiones de tipo T1/T2 gracias al supresor PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Corriente máxima de descarga Imax de 40 kA (8/20 μs) y corriente nominal In de 15 kA (8/20 μs).
- Tiempo de respuesta rápido ≤ 25 ns, minimizando el riesgo de daños en los equipos protegidos.
- Carcasa modular y robusta con grado de protección IP65, resistente a la radiación UV y a impactos (IK08).
- Tensión nominal de aislamiento U: 400 V AC, 1500 V DC, con capacidad de funcionamiento en un rango de temperatura de -25 °C a +60 °C.
- Listo para conexión con conectores MC4 Stäubli instalados de fábrica y con garantía de 5 años.
¿Para quién es una buena opción?
Noark SH-5 DC Serie Standard es la solución ideal para instaladores de sistemas fotovoltaicos que buscan una protección fiable y de fácil instalación para instalaciones que operan con altos voltajes en corriente continua. Funciona perfectamente tanto en aplicaciones residenciales como comerciales, donde la seguridad y la larga vida útil de los equipos protegidos contra sobretensiones son fundamentales.
| Parámetro | SH-5 DC |
|---|---|
| DATOS DE ENTRADA DEL ACUMULADOR | |
| Cantidad de entradas | salidas de cadena PV | 1 | 1 |
| Número de polos | 4 |
| Tipo de conexión | MC4 Stäubli para tablero |
| Modelo | PHS 4 T |
| PARÁMETROS BÁSICOS LADO DC | |
| Cantidad | Fabricante del supresor de sobretensiones DC | Tipo | 1 | Phoenix | T1/T2 |
| PARÁMETROS ELÉCTRICOS Y MECÁNICOS DE LA CARCASA | |
| Dimensiones de la carcasa sin prensaestopas y MC4 (L|An|Al) (mm) | 120.00 | 128.00 | 201.00 |
| Fabricado conforme a | EN 60670-1, EN 62208 |
| Grado de protección | IP65 |
| Clase de protección | II |
| Tensión nominal de aislamiento U₁ (V) | 400 V AC, 1500 V DC |
| Ensayo con barra incandescente (°C) | 650°C |
| Resistencia a impactos | IK08 |
| Resistencia a los rayos UV | Sí |
| Plástico reciclable | sin halógenos |
| Temperatura de funcionamiento (°C) | -25°C – +60°C |
| SUPRESOR DE SOBRETENSIONES DC (SPD) UTILIZADO | |
| Fabricante | PHOENIX |
| Modelo | VAL-MS-T1/T2-1000DC-PV/2+V |
| Protección contra sobretensiones | T1 / T2 |
| Tensión en circuito abierto Uocstc (V) | ≤ 975 V DC |
| Corriente máxima de descarga Imax (8/20) µs (kA) | 40 kA |
| Tiempo de respuesta tA (ns) | ≤ 25 ns |
| Corriente de ensayo por rayo (10/350) µs, carga (As) | 2,5 As |
| Corriente de ensayo por rayo (10/350) µs, energía específica (kJ/Ω) | 6,25 kJ/Ω |
| Corriente de ensayo por rayo (10/350) µs, valor pico Iimp (kA) | 5 kA |
| Corriente total derivada Itotal (8/20) µs (kA) | 40 kA |
| Corriente total derivada Itotal (10/350) µs (kA) | 5 kA |
| Resistencia de aislamiento Riso (GΩ) | > 5 GΩ (a 500 V DC) |
| Corriente nominal de descarga In (8/20) µs (kA) | 15 kA |
| Corriente nominal de carga I (A) | 80 A |
| Corriente de trabajo continuo ICPV (µA) | < 20 µA DC |
| Tensión permanente máxima Ucpv (V) | 1170 V DC |
| Resistencia a cortocircuito IsCPV (kA) | 2000 A |
| Tensión residual Ures (kV) | ≤ 3,5 kV (a In) |
| – | ≤ 2,9 kV (a 5 kA) |
| – | ≤ 3,2 kV (a 10 kA) |
| – | ≤ 3,7 kV (a 20 kA) |
| – | ≤ 4,1 kV (a 30 kA) |
| – | ≤ 4,6 kV (a 40 kA) |
| Corriente del conductor de protección IPE (kV) | ≤ 20 µA DC |
| – | ≤ 350 µA AC |
| Nivel de protección Up (kV) | ≤ 3,5 kV |
| Consumo en modo de espera Pc (mVA) | ≤ 25 mVA |
| Configuración de conexión | Configuración en Y |
¡ATENCIÓN! LAS PARTES ACTIVAS DE ESTOS MÓDULOS PERMANECEN BAJO TENSIÓN INCLUSO DESPUÉS DE HABERLOS DESCONECTADO DEL INVERSOR.
