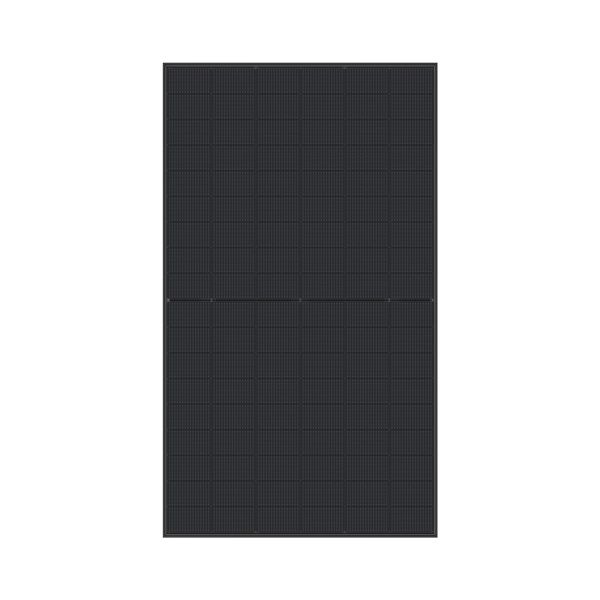

Módulo – TCL – HSM-ND54-DR500 – bifacial
| Modelo | |
|---|---|
| Potencia | |
| Color del marco | |
| Eficiencia | |
| Tier 1 | |
| Garantía del producto | |
| Garantía lineal de potencia | |
| Tipo de módulo | |
| Tipo de celda fotovoltaica | |
| Doble vidrio | |
| Cantidad de BusBar | |
| Clase de resistencia al fuego | |
| Grosor del marco | |
| Altura | |
| Anchura | |
| Carga estática máxima (Pa) | |
| Longitud del cable (+) | |
| Cantidad por palé | |
| Cantidad por contenedor | |
| Peso | 27 kg |
| CN | 85414300 |
Bruto
Detalles del producto
| Modelo | |
|---|---|
| Potencia | |
| Color del marco | |
| Eficiencia | |
| Tier 1 | |
| Garantía del producto | |
| Garantía lineal de potencia | |
| Tipo de módulo | |
| Tipo de celda fotovoltaica | |
| Doble vidrio | |
| Cantidad de BusBar | |
| Clase de resistencia al fuego | |
| Grosor del marco | |
| Altura | |
| Anchura | |
| Carga estática máxima (Pa) | |
| Longitud del cable (+) | |
| Cantidad por palé | |
| Cantidad por contenedor | |
| Peso | 27 kg |
| CN | 85414300 |
Panel fotovoltaico TCL Solar T Class HSM-ND54-DR
El panel fotovoltaico TCL Solar T Class HSM-ND54-DR es una solución avanzada que combina la tecnología vidrio-vidrio con generación bifacial. Ofrece una potencia en el rango de 485-510 W y una eficiencia de hasta 22,9%, proporcionando un alto rendimiento y una producción de energía constante en diversas condiciones climáticas. Su aspecto elegante y su construcción robusta lo convierten en una opción ideal para instalaciones residenciales y comerciales.
Características principales del TCL Solar T Class HSM-ND54-DR:
- Diseño bifacial que permite generar energía por ambas caras del panel.
- Eficiencia del panel de hasta el 22,9% para maximizar la producción de energía.
- Marco robusto de alta resistencia y vidrio reforzado térmicamente para una mayor durabilidad.
- Fiabilidad garantizada gracias a rigurosos procesos de calificación de la cadena de suministro.
- Soporte de garantía a largo plazo, que incluye garantía de producto y de potencia en un rango de 25 a 30 años.
- Resistencia a condiciones meteorológicas extremas, incluyendo cargas de viento de hasta 2400 Pa y de nieve de hasta 5400 Pa.
¿Para quién es una buena elección?
El panel TCL Solar T Class HSM-ND54-DR es una elección ideal para propietarios de viviendas y empresas que buscan soluciones fotovoltaicas eficientes, fiables y estéticas. Gracias a su tecnología bifacial y a su alta resistencia a las condiciones climáticas, estos paneles funcionan especialmente bien en instalaciones expuestas a un clima variable, así como en aquellos casos donde importa la estabilidad a largo plazo de la producción de energía y la durabilidad de la inversión.
| Parámetro | HSM-ND54-DR485 | HSM-ND54-DR490 | HSM-ND54-DR495 | HSM-ND54-DR500 | HSM-ND54-DR505 | HSM-ND54-DR510 |
|---|---|---|---|---|---|---|
| Potencia nominal (Pnom) (W) | 485 W | 490 W | 495 W | 500 W | 505 W | 510 W |
| Eficiencia del módulo (%) | 21,8% | 22,0% | 22,3% | 22,5% | 22,7% | 22,9% |
| Tensión en el punto de máxima potencia (Vmpp) (V) | 33,10 V | 33,30 V | 33,50 V | 33,70 V | 33,90 V | 34,10 V |
| Corriente en el punto de máxima potencia (Impp) (A) | 14,66 A | 14,72 A | 14,78 A | 14,84 A | 14,90 A | 14,96 A |
| Tensión de circuito abierto (Voc) (V) | 39,34 V | 39,50 V | 39,70 V | 39,92 V | 40,14 V | 40,36 V |
| Corriente de cortocircuito (Isc) (A) | 15,60 A | 15,67 A | 15,74 A | 15,81 A | 15,88 A | 15,95 A |
| Parámetros BNPI | ||||||
| Potencia nominal (Pnom) (W) | 532 W | 537 W | 543 W | 548 W | 553 W | 558 W |
| Tensión de circuito abierto (Voc) (V) | 39,56 V | 39,71 V | 39,93 V | 40,13 V | 40,34 V | 40,54 V |
| Corriente de cortocircuito (Isc) (A) | 17,02 A | 17,08 A | 17,17 A | 17,24 A | 17,31 A | 17,38 A |
| Rendimiento en configuración bifacial | ||||||
| Pmax, 5% de ganancia por configuración bifacial (W) | 509 W | 515 W | 520 W | 525 W | 530 W | 536 W |
| Isc, 5% de ganancia por configuración bifacial (A) | 16,38 A | 16,45 A | 16,53 A | 16,60 A | 16,67 A | 16,75 A |
| Pmax, 10% de ganancia por configuración bifacial (W) | 534 W | 539 W | 545 W | 550 W | 556 W | 561 W |
| Isc, 10% de ganancia por configuración bifacial (A) | 17,16 A | 17,24 A | 17,31 A | 17,39 A | 17,47 A | 17,55 A |
| Datos mecánicos | ||||||
| Configuración bifacial (Pmax/Isc) | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% |
| Configuración bifacial (Voc) | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% |
| Tensión máxima del sistema (V) | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC |
| Células solares | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon |
| Vidrio | 2,0 mm + 2,0 mm, vidrio reforzado de alta transmitancia térmica, recubrimiento antirreflectante | 2,0 mm + 2,0 mm, vidrio reforzado de alta transmitancia térmica, recubrimiento antirreflectante | 2,0 mm + 2,0 mm, vidrio reforzado de alta transmitancia térmica, recubrimiento antirreflectante | 2,0 mm + 2,0 mm, vidrio reforzado de alta transmitancia térmica, recubrimiento antirreflectante | 2,0 mm + 2,0 mm, vidrio reforzado de alta transmitancia térmica, recubrimiento antirreflectante | 2,0 mm + 2,0 mm, vidrio reforzado de alta transmitancia térmica, recubrimiento antirreflectante |
| Temperatura de funcionamiento (°C) | -40°C a +85°C | -40°C a +85°C | -40°C a +85°C | -40°C a +85°C | -40°C a +85°C | -40°C a +85°C |
| Temperatura de prueba (IEC TS 63126) (°C) | -40°C a +70°C | -40°C a +70°C | -40°C a +70°C | -40°C a +70°C | -40°C a +70°C | -40°C a +70°C |
| Caja de conexiones | IP-68, 3 diodos de bypass | IP-68, 3 diodos de bypass | IP-68, 3 diodos de bypass | IP-68, 3 diodos de bypass | IP-68, 3 diodos de bypass | IP-68, 3 diodos de bypass |
| Corriente nominal máxima del fusible (A) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
| Conector | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A |
| Peso (kg) | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg |
| Coeficiente de temperatura de potencia (% / °C) | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C |
| Coeficiente de temperatura de tensión (% / °C) | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C |
| Coeficiente de temperatura de corriente (% / °C) | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C |
| Carga máxima (Pa/kg/m²) | Viento: 2400 Pa, 245 kg/m² por delante y por detrás; Nieve: 5400 Pa, 550 kg/m² por delante | Viento: 2400 Pa, 245 kg/m² por delante y por detrás; Nieve: 5400 Pa, 550 kg/m² por delante | Viento: 2400 Pa, 245 kg/m² por delante y por detrás; Nieve: 5400 Pa, 550 kg/m² por delante | Viento: 2400 Pa, 245 kg/m² por delante y por detrás; Nieve: 5400 Pa, 550 kg/m² por delante | Viento: 2400 Pa, 245 kg/m² por delante y por detrás; Nieve: 5400 Pa, 550 kg/m² por delante | Viento: 2400 Pa, 245 kg/m² por delante y por detrás; Nieve: 5400 Pa, 550 kg/m² por delante |
| Resistencia a impactos | Granizo de 25 mm de diámetro, a 23 m/s | Granizo de 25 mm de diámetro, a 23 m/s | Granizo de 25 mm de diámetro, a 23 m/s | Granizo de 25 mm de diámetro, a 23 m/s | Granizo de 25 mm de diámetro, a 23 m/s | Granizo de 25 mm de diámetro, a 23 m/s |
| Marco | Aleación de aluminio anodizado en color negro | Aleación de aluminio anodizado en color negro | Aleación de aluminio anodizado en color negro | Aleación de aluminio anodizado en color negro | Aleación de aluminio anodizado en color negro | Aleación de aluminio anodizado en color negro |
| Configuración de embalaje | ||||||
| Número de módulos por palé | 36 | 36 | 36 | 36 | 36 | 36 |
| Número de módulos en contenedor 40ft HQ | 24 | 24 | 24 | 24 | 24 | 24 |
| Número de módulos en contenedor / módulos por contenedor | 864 | 864 | 864 | 864 | 864 | 864 |
| Pruebas y certificados | ||||||
| Pruebas estándar | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 |
| Clase de resistencia al fuego | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) |
| Clase de protección | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) |
| Certificados de calidad | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling |
| Sistema de gestión de seguridad y salud en el trabajo | CE | CE | CE | CE | CE | CE |
